PCB质量技术:揭开POFV工艺板的面纱
发布日期:2024-03-13

PCB产品正在朝着高密度和互联化发展,作为元器件载体的PCB,有插件孔焊环,有表面PAD焊盘,均可以作为焊接面承载元器件,但随着为电子组装件进一步缩小的发展趋势,提出一个需求,那就是同样作为PCB表面的过孔,上面是否可以作为焊接面承载元器件呢?答案是肯定的。那它的工艺流程,品质标准是什么呢?

       POFV,英文全称是:Plating over filled via,直译是:在导电过孔上电镀;它还有个名字叫VIPPO(via in pad plating over),简称VIP板,直译是:在盘中导电过孔上电镀。
       POFV定义:指在导电过孔内塞满树脂,再将表面树脂凸出的部分磨平,再经过沉铜、电镀、蚀刻,在导电过孔上方形成焊盘的工艺设计。

一.工艺流程图:

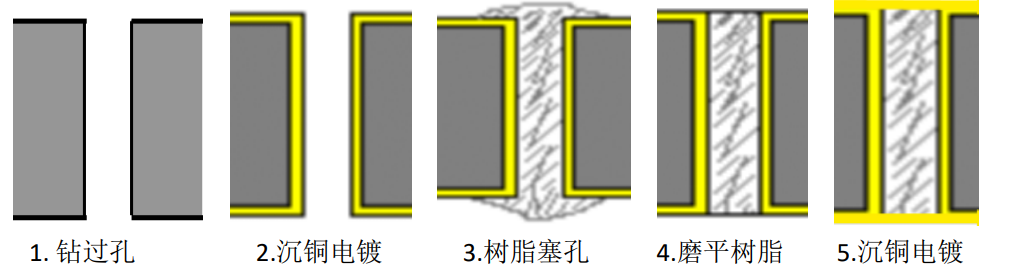

     前工序→钻过孔(只钻出需要树脂塞孔的孔)→沉铜1→电镀1→QC检查→树脂塞孔→烤板→磨平孔口树脂→钻孔其它孔→沉铜2→电镀2→后工序。关键流程,见下图1:

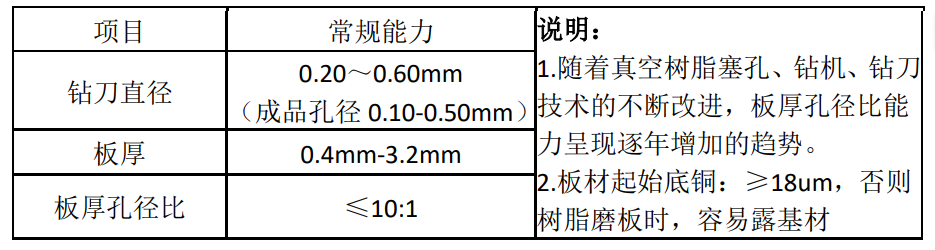

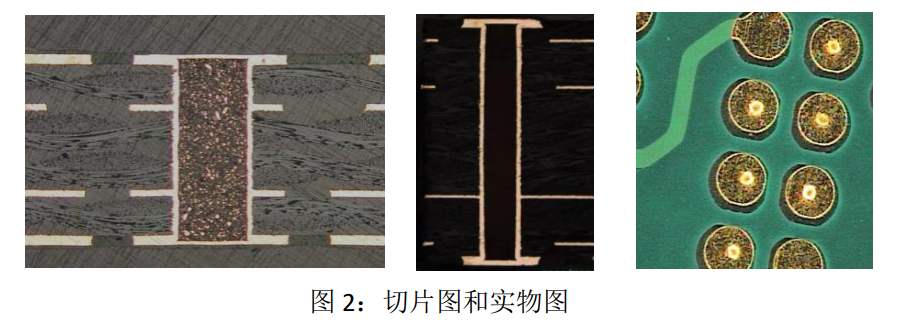

二.工艺能力表:

三.主要的品质标准:

        主要有两个规范,IPC-6012E《刚性印制板的鉴定及性能规范》 ,IPC-4761《印制电路板过孔保护设计指南》 ,主要标准项目见下:

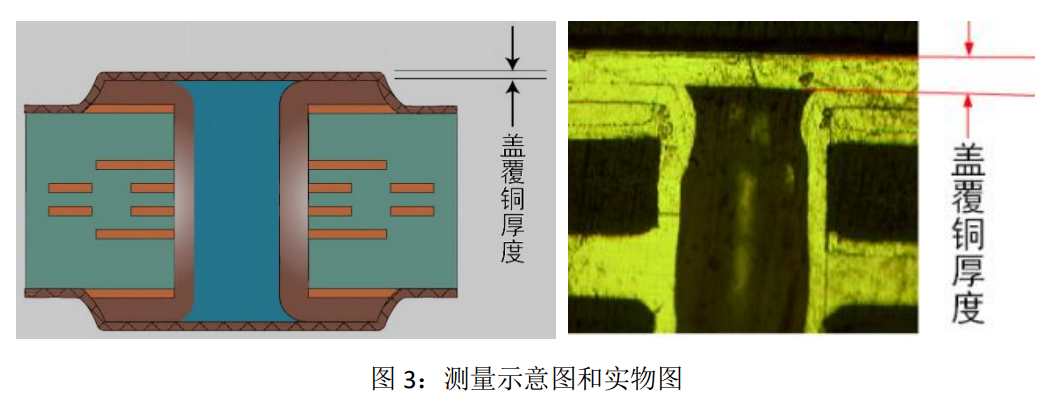

1.盖覆铜厚度标准:测量示意图见下图3,2级标准最小厚度5um,3级标准最小厚度12um。

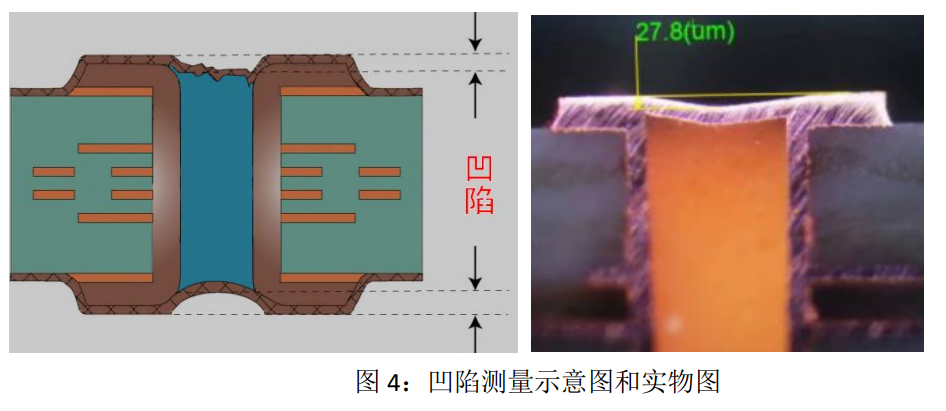

2.凹陷标准:测量示意图,见下图4,2级标准最大127um,3级标准最大76um。

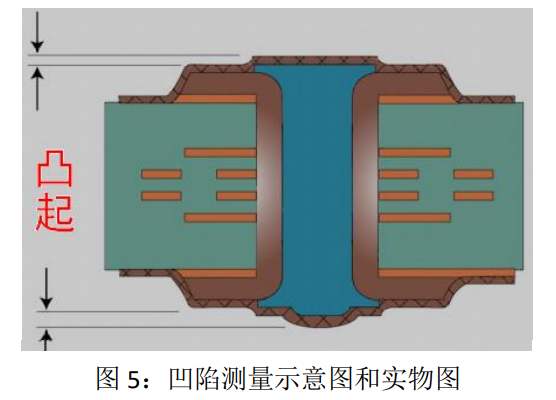

3.凸起标准:2级和3级标准,均是最大50um。



4.盖覆电镀和底层电镀之间的导通孔树脂填充材料的残留,是可接受的,只要其不超出钻孔孔壁的垂直范围以外。

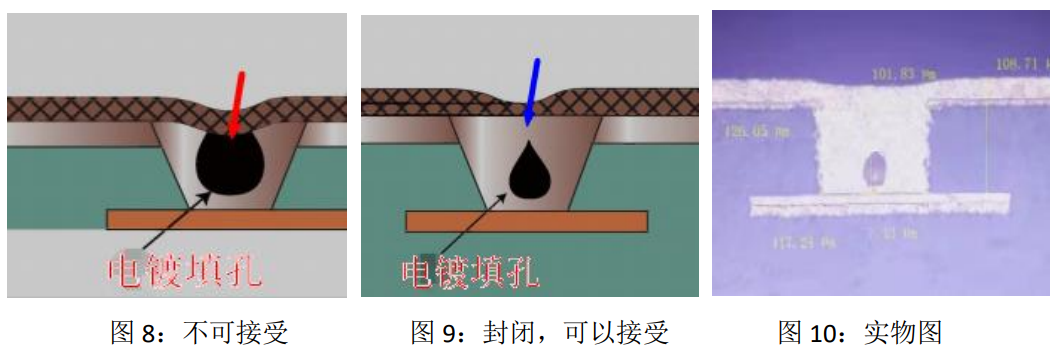

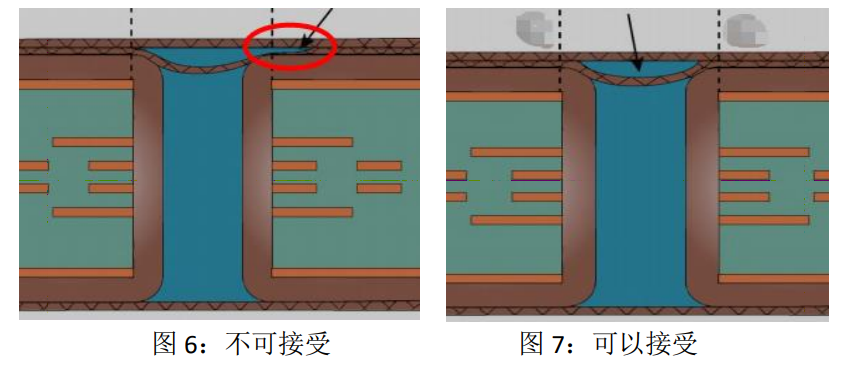

5.对于HDI板,盖覆电镀铜层与填铜孔之间,可接受空洞的标准示意图:

      结束语:采用POFV工艺,有效节约了空间,适应了PCB短小轻薄的发展趋势。使用POFV工艺,能提高layout工程师的效率,以及PCB的合格率,因为在设计时过孔会占用太多的空间导致布线困难,设计者须用细线(例如3mil)线宽或是更小线宽来布线,这样增加了PCB的生产难度。把焊盘设计在过孔上,则可以腾出更多的空间布线;同时,针对高速和高频板,还有利于性能更好的发挥,layout工程师可以多运用。
